91香蕉手机版下载_扒开双腿粉嫩流白浆视频_丰满少妇体验特殊按摩_国产成人污污网在线观看_最新最爽中文字幕_97香蕉久久夜色精品国产_在线成h人视频免费_在线视频亚洲天堂中文字幕_亚洲成人1区二区_宝贝腿打开一点就能吃扇贝

　　高活性偏高嶺土是采用優(yōu)良高嶺土為原料，經(jīng)過(guò)多道提純工藝，在特定煅燒條件下生產(chǎn)的高活性偏高嶺土(Al2O3.2SiO2)產(chǎn)品，具有極高的火山灰活性，有超級(jí)火山灰的美譽(yù)。

　　高活性偏高嶺土能與硅酸鹽水泥水化時(shí)產(chǎn)生的副產(chǎn)物氫氧化鈣快速反應(yīng)，生成新的膠凝材料，從而極大的提高混凝土及砂漿的性能。

　　高活性偏高嶺土典型應(yīng)用

　　高活性偏高嶺土適用于各種高性能混凝土和砂漿的應(yīng)用場(chǎng)合：

　　用于海洋建筑，以提高抗?jié)B透和抗氯離子腐蝕能力

　　用于大橋，提高強(qiáng)度和耐久性

　　用于免壓蒸管樁、高性能混凝土等，用來(lái)提高強(qiáng)度提高耐久性。

　　高活性偏高嶺土的作用：

　　高活性偏高嶺土用于混凝土及砂漿具有如下優(yōu)點(diǎn)：

　　1.顯著提高抗壓和抗折強(qiáng)度，尤其是早期強(qiáng)度。

　　2.減少或消除泛堿現(xiàn)象。

　　3.顯著提高抗?jié)B透能力。

　　4.提高混凝土的耐久性。

　　5.減少或消除堿硅反應(yīng)。

　　6.增強(qiáng)抗化學(xué)侵蝕能力。

　　7.白色，有更好的顏色適應(yīng)性

　　高活性偏高嶺上具有更好的顏色表現(xiàn)力

　　高活性偏高嶺土可以具有與白水泥相當(dāng)于白色，能在提高制品性能的同時(shí)，使制品更加美觀。

　　高活性偏高嶺土作用機(jī)理

　　在水泥水化的過(guò)程中，水與硅酸鹽水泥反應(yīng)生成水合硅酸鈣(CSH)，同時(shí)會(huì)生成副產(chǎn)物--氫氧化鈣(石灰)，氫氧化鈣生成量可以占到水化后水泥重量的20-25%，氫氧化鈣對(duì)混凝土、砂漿性能不但沒(méi)有貢獻(xiàn)，反而有害。當(dāng)高活性偏高嶺土加入混凝土、砂漿后，它能與游離氫氧化鈣反應(yīng)，生成新的膠凝材料，使混凝土、砂漿強(qiáng)度更高，更加耐久，同時(shí)減輕或消除氫氧化鈣帶來(lái)的一系列諸如泛堿、滲透等問(wèn)題。高活性偏高嶺土最高可以與自身重量的1.6倍的氫氧化鈣反應(yīng)。

　　硅酸鹽水泥+水=水泥膠凝材料+氫氧化鈣

　　氫氧化鈣+KA0POZZ=新增加的水泥膠凝材料

　　高活性偏高嶺土具有與氫氧化鈣快速反應(yīng)的能力。根據(jù)Larbi和Jones等人的研究，在20%加入量的情況下，高活性偏高嶺土能在14天時(shí)將混凝士中的氫氧化鈣基本反應(yīng)掉。

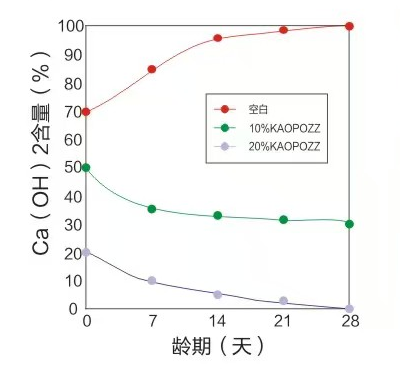

　　圖1：高活性偏高嶺土加入量對(duì)混凝土中氫氧化鈣含量的影響

　　得益于優(yōu)質(zhì)高純度的原料及精心控制的生產(chǎn)工藝，高活性偏高嶺土具有優(yōu)異的與氫氧化鈣反應(yīng)能力。與其它活性摻和比較數(shù)

　　據(jù)見(jiàn)圖2:

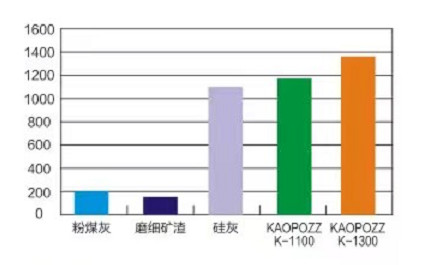

　　圖2、各種火山灰材料與氫氧化鈣反應(yīng)能力對(duì)比

　　高活性偏高嶺上顯著提高混凝土砂漿強(qiáng)度

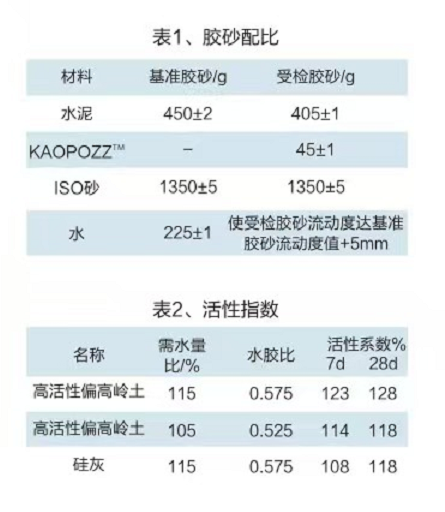

　　在養(yǎng)護(hù)階段，高活性偏高嶺土能提高各個(gè)時(shí)期的強(qiáng)度。根據(jù)GB/T18736《高強(qiáng)高性能混凝土用礦物外加劑》，分別用10%高活性偏高嶺土和硅灰代替水泥，測(cè)試情況如下;

　　高活性偏高嶺土水泥制品中的應(yīng)用原理如下：

　　水泥水化過(guò)程中產(chǎn)生20%的氫氧化鈣，偏高嶺土產(chǎn)品加進(jìn)去和氫氧化鈣反應(yīng)形成新的膠凝材料，提高了制品的致密性，強(qiáng)度就提高了。一方面把氫氧化鈣反應(yīng)掉，另一方面水泥制品的致密性提高后把剩余微量的氫氧化鈣封閉在里面，預(yù)防了泛堿。同時(shí)加速了水泥的速凝。

　　建議添加量為水泥的10-15%

　　可用于海洋建筑，提高抗?jié)B透和抗氯離子腐蝕能力。

　　高活性偏高嶺士適用于免壓蒸管樁

　　高活性偏高嶺土具有高反應(yīng)活性，使管樁不需要高蒸養(yǎng)，經(jīng)過(guò)初蒸，即可獲得80MPa以上的強(qiáng)度。

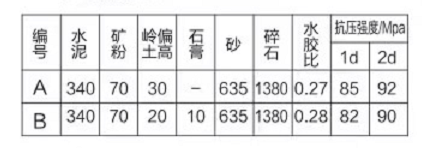

　　參考配合比：

　　水泥：P.042.5，礦粉:S95，偏高嶺土：KAOPOZZ"K1100，減水劑：聚羧酸，坍落度50mm。

　　蒸養(yǎng)條件：靜養(yǎng)2小時(shí)，40C開(kāi)始升溫，2小時(shí)升到85C，85C蒸養(yǎng)6小時(shí)，降溫半小時(shí)，測(cè)試抗壓強(qiáng)度。

　　高活性偏高嶺士適用于高性能混凝土

　　水泥：P.052.5，礦粉：S95，偏高嶺土：高活性偏高嶺土，減水劑：聚羧酸

　　高活性偏高嶺土能顯著提高混凝土的抗氯離子侵蝕能力、抗凍融能力等耐久性能。

　　高活性偏高嶺上適用于防水砂漿

　　高活性偏高嶺土具有快速、高效的氫氧化鈣反應(yīng)能力，通過(guò)生成新的膠凝材料，可以堵塞砂漿孔隙，或者使孔徑更小，從而顯著提高砂漿的抗?jié)B透能力。

　　通過(guò)與氫氧化鈣反應(yīng)，高活性偏高嶺土還可以從根源上減輕泛堿現(xiàn)象。
